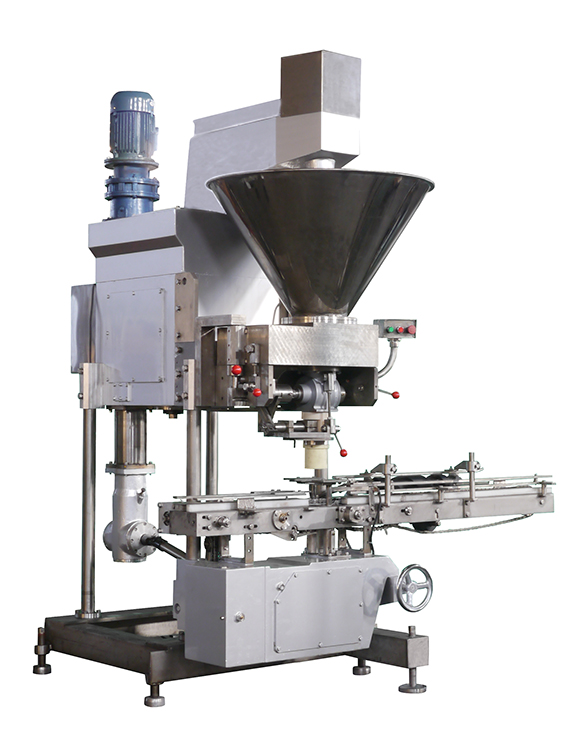

GT7A12肉糜装罐机

产品介绍：

本定量灌装机专门为午餐肉，咸牛肉，碎猪肉等物料装罐的自动化设备，本机包含定量灌装主机，料斗提升机，两部分。
结构特点：
定量准确装罐准确，并能要工作状态或停机状态下调整装罐量。适应性强：经过更换专有附件，适用于异形罐以及圆罐等罐型。装罐质量好：由于装罐头插入罐中，从底部开始装罐，始终保持肉糜压力，因而装罐的肉糜紧实，形状完整，楮角分别，中部无收腰现象，且杀菌后开罐的产品表面平整，没有影响外现质量的缺陷。清洁卫生：本机大部份零件采用不锈钢制作，整体外壳由不锈钢制作，符合食品卫生要求。安全可靠：装有无罐检测，当输送带上无罐、工作台卡死或总机超载时匀能自动停机。配有操作方便的专用提升机和小车。
主要技术参数：
适应罐型：异形罐304、306；圆罐962…
生产能力：80-100罐/min
主电机功率：4kW，转速：1440转/min
提升机电机功率：1.5KW, 转速：1410转/min
提升机提升高度：2m,提升速度4m/min,载重200kg
外形尺寸2808×2339×3135mm

灌装流程
空罐通过进罐输送带上进罐螺旋将空罐按时间进入灌装位置，一个旋转的灌装阀交替的阻断料斗计量筒和空罐之间的物料流，经检测开关检测到空罐，利用气缸将灌装阀门打开，物料经过灌装阀灌入空罐，完成一个灌装的动作，如果检测开关没检测到空罐，灌装的转阀系统将不会动作，物料的灌装量由机器右侧的一个手轮来调整，调整可在机器运转及停止的任何时间进行。
灌装模具按照空罐的大小进行制作，在灌装活塞到达行程终点的时候，由一个旋转的阀门见物料流关闭，并由一个刀盘将物料切断。
本机大部份零件采用不锈钢制作，整体外壳由不锈钢制作，符合食品卫生要求。安全可靠：装有无罐检测，当输送带上无罐、工作台卡死或总机超载时匀能自动停机。

安装
1本机在工作中没有台大的振动，故无需作固定基础，只需用机器脚座内调节螺杆枝平机器则可。
1在接电源线时，应保证主传动部件上的电机旋向与标示方向一致。

操作与使用
1操作者操作本机时，必须先完全了解、熟悉本机的性能和结构。
2开机前需桧差各润滑部位是否正常，润滑管路是否畅通。
3启动前必须手动搬车，桧查各部位动作是否正常协调，确定无误后方可进行正常操作。
4采用点动方式启动本机，继续观察各部位动作，安装情况是否正常，有无异常噪音，碰撞现象，如果出现故障应予及时排除。
调试下列保护装置是否正常：
1 有罐有料装置，无罐上传动中止，停止装料。
2 防止整机过载安全离合器。
3 防止空罐在进出罐输送带上转盘卡罐的安全装置。

维护与保养
为了使设备运转安全、可靠、各部动作协调一致，应对本机精心保养。
1设备使用期间，在定期桧查各链条，皮带是否张紧适当，否则应予以及时调整。
2对转动链条采用人工润滑方式，每班加油一次（推荐用HT30或HT40号机油），保证链条中销轴处的润滑。
3本机传动箱的润滑油推荐采用抗磨液压油40#（GB443-64）润滑脂推荐采用钙基润滑脂ZG-3(GB491-65),本机的使用润滑脂推荐采用钙基食品机械润滑脂（无铝炼油厂或吉林油脂厂生产）。本机的压缩空气回路用油推荐用机械油HT-20(GB443-64)
